GRACO高粘度输送设备



GRACO高粘度输送设备

GRACO高粘度输送设备,采用特殊设计的柱塞泵的形式,适合高粘度材料的输送、挤涂和喷涂,可处理100万厘泊粘度的物料。由于采用压盘挤压供料的形式,压盘周边的密封圈紧贴包装桶内壁向下滑行,这样可将材料泵送干净,绝少浪费。

GRACO高粘度输送泵适合两种包装桶尺寸,即55加仑(200升)和5加仑(20升)两种标准包装桶。

工业级别的高粘度泵应用于密封胶和粘合剂的输送、挤涂和喷涂,如:聚氨脂胶、环氧树脂胶、硅胶、PVC胶、丁基合成胶、丙烯酸树脂胶等;也可用于油墨和润滑脂的输送。

参数说明:

* 适用于非常广泛的黏度,并根据不同胶液的黏度选择不同泵比的涂胶泵,以达到更好的性价比;

* 挤出的胶体几无变化以降低材料损失;

* Check-mate 泵系统能够提供连续的峰值流量,且操作压力达到456bar;

* 供胶量完全由系统中的压力均衡控制,即挤出时压力释放,泵自动启动;

*关枪时压力增大,泵自动停止;

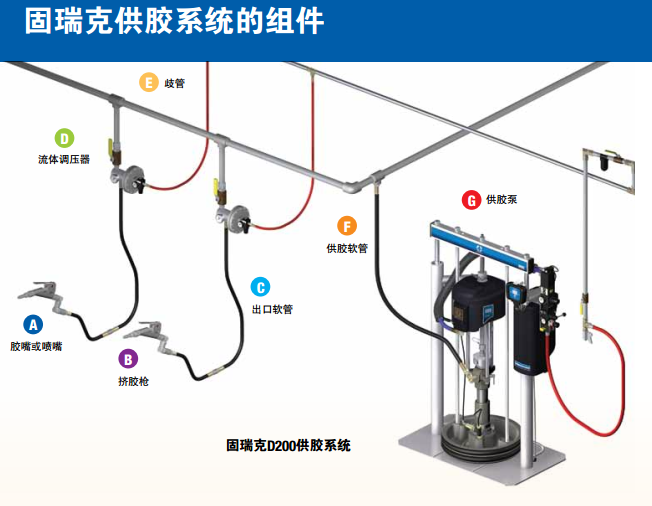

* 喂料系统由压盘、GRACO(固瑞克)的Lower和一次加压单向阀 + 二次加压活塞组成;

* 压盘的作用是依靠泵的自重压实胶面,使胶液和泵的入口间没有空气。如果单纯依靠泵自身的抽吸,由于胶浆的粘度大,可能在泵的入口处产生空穴;

*在活塞向外加压输送前,配置一次加压单向阀,隔绝了泵输出时产生的漏流量;

* Lower结构中的shaval(挖勺)作用是辅助胶浆向泵的入口填充,避免了空穴的产生,并可使触变敏感的胶通过触动而达成黏度低的动态黏度(如下图);

参数列举,不能详尽,具体请致电详解。涂胶泵CM 68:1

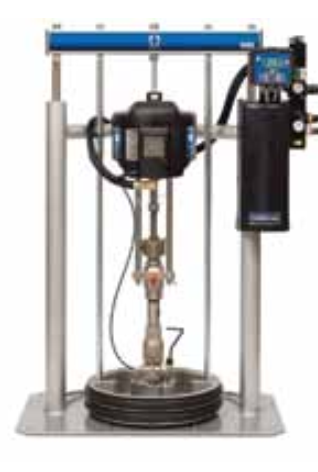

名称 玻璃胶C68:1, 6.5”双立柱泵升降架55gal压盘输胶模组
压力 47.6MPa
流量 11.4LPM
进口尺寸 1-1/2"
出口尺寸 1"





GRACO双组份涂胶系统

针对双组分胶粘剂GRACO开发了的双组分打胶设备,保证双组分材料混合和配比的精确,有机械式和电子式两种混合配比方式,适合手工和自动线生产。

双组分打胶设备较多地应用于车辆及零部件、玻璃幕墙等制造行业。

GRACO高粘度输送设备,采用的柱塞泵的形式,适合超高粘度材料的输送、挤涂和喷涂,可处理100万厘泊粘度的物料。由于采用压盘挤压供料的形式,压盘周边的密封圈紧贴包装桶内壁向下滑行,这样可将材料泵送干净,绝少浪费。

GRACO高粘度输送泵适合两种包装桶尺寸,即55加仑(200升)和5加仑(20升)两种标准包装桶。

工业级别的高粘度泵应用于密封胶和粘合剂的输送、挤涂和喷涂,如:聚氨脂胶、环氧树脂胶、硅胶、PVC胶、丁基合成胶、丙烯酸树脂胶等;也可用于油墨和润滑脂的输送。

特点:

       1.汽车行业的玻璃胶,发动机/底盘的密封胶硅胶;

       2.电梯行业的双组份PU胶;

       3.建材行业的板材,卫浴设备,石材的喷胶,注胶;

       4.其他行业的非厌氧胶的涂覆或喷涂,内混合凝胶涂层,

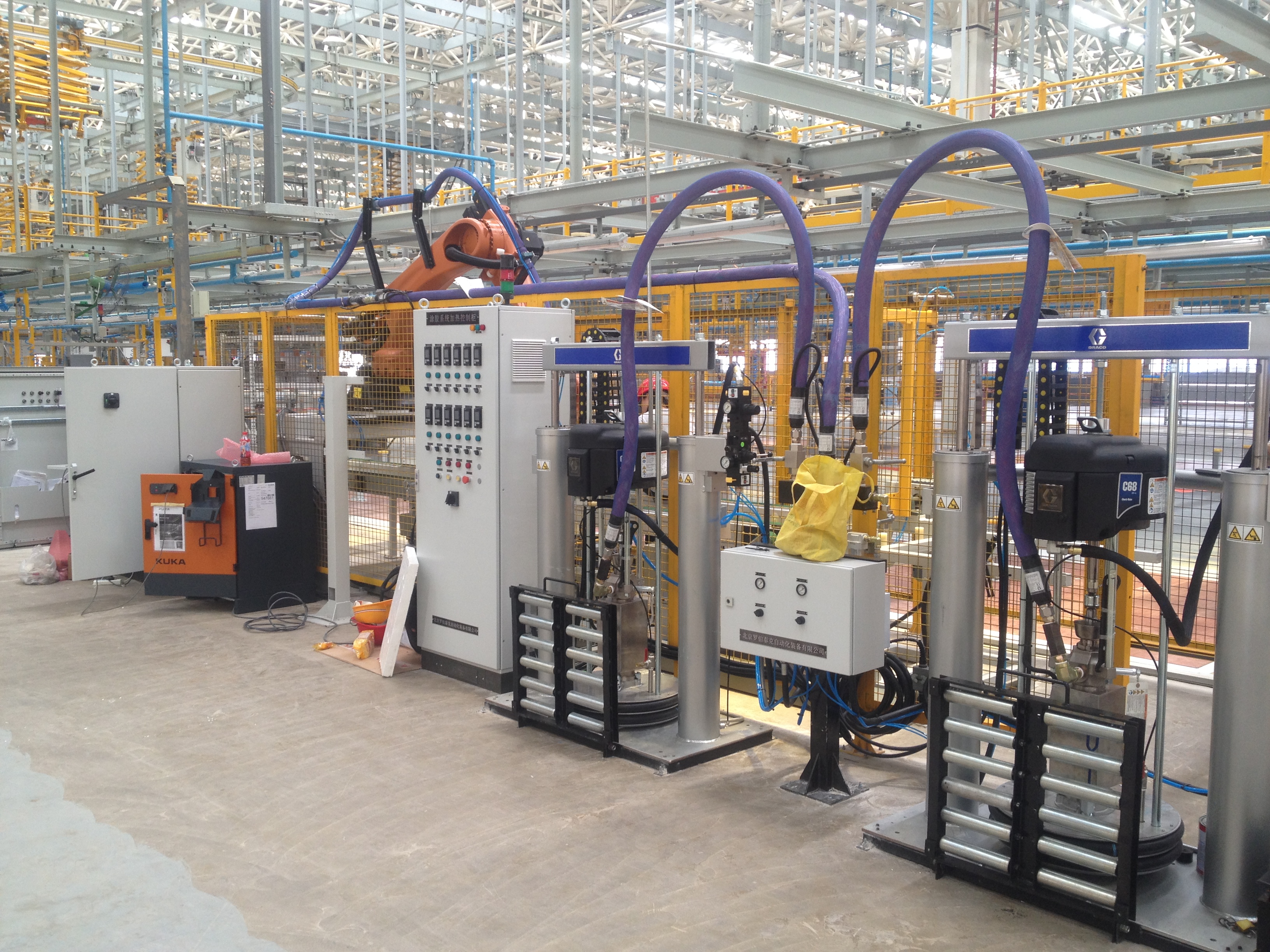

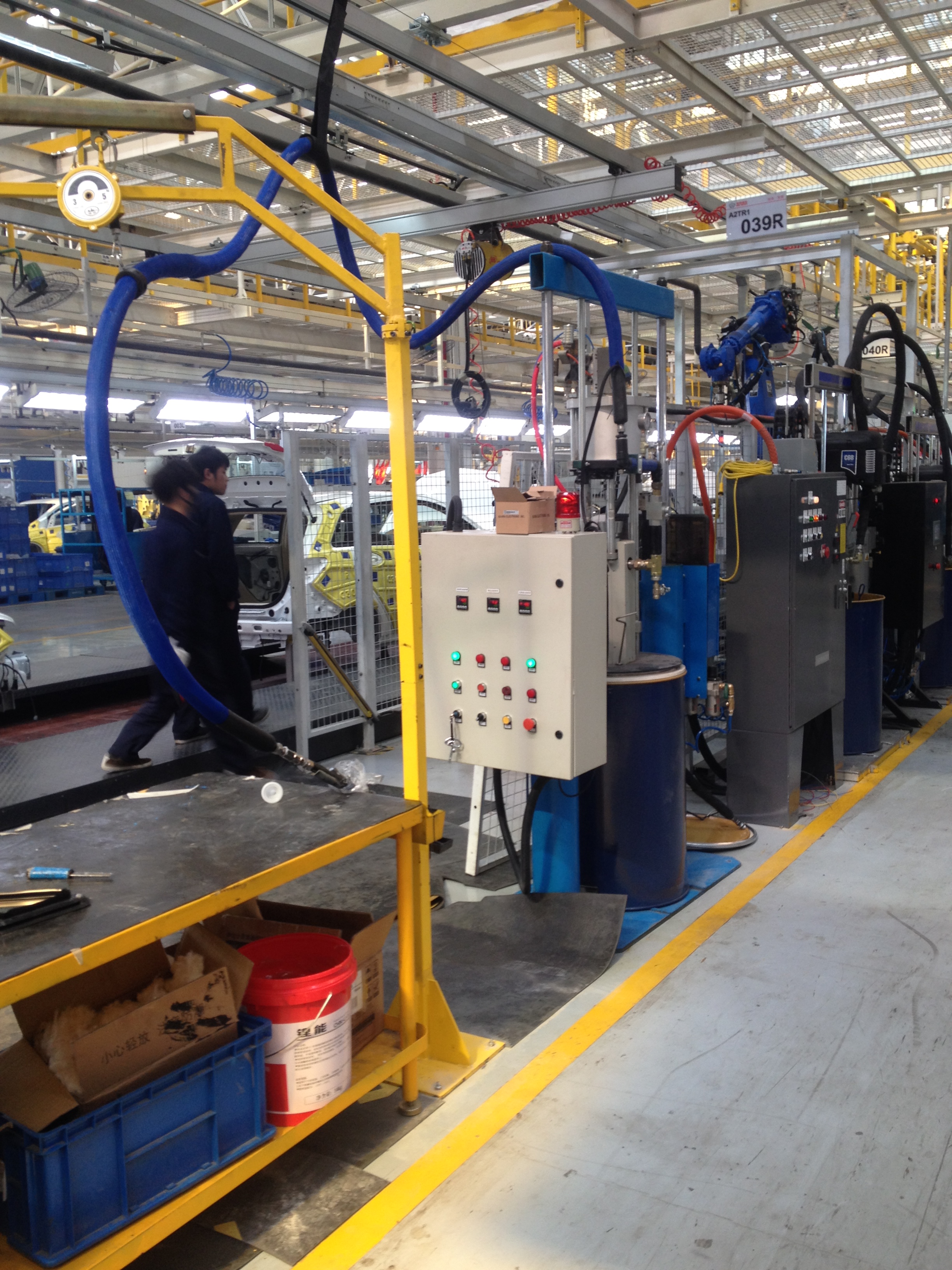

案例:
